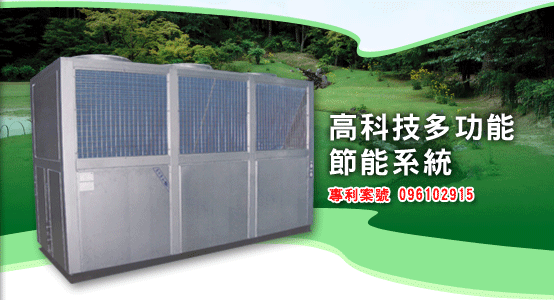

所謂多功能系統是由同一台主機，提供熱水及冰水及除濕或暖氣的多功能節能系統設備，可節省柴油鍋爐及瓦斯燃料費用。利用大氣中之熱能，無燃燒、無污染不排廢熱、減少溫室效應，以最科技環保之方式產生熱水及冷氣，如此省能、省錢又環保的節能系統，是目前最受各界所推崇之節能設備。
多功能節能機於夏天開冷氣時，可同時制熱及制冷。免費的熱水儲存於保溫桶內，水溫可達到60℃左右，在經由水對水熱交換器，可提供SPA、游泳池及室內暖氣的熱水。
於冬天時，具有冷氣、暖氣、熱水及除濕的功能。冷氣、暖氣及熱水為全自動化設計，當冷氣溫度達到時，及自動轉為全功能制熱，在經由熱交換器，可同時提供室內暖氣，主機再外接風管可用於室內除濕。於室外溫度5℃~0℃時，亦可全方位制熱，是一種安全、環保及節能的高科技冷媒系統流程專利之產品。
|
| 電子目錄下載： |
 |
|
|
| 項目 \ 機種 |
ACVW-05S |
ACVW-08S |
ACVW-10S |
ACVW-15S |
ACVW-20D |
ACVW-30D |
| 電源 |
3Ø 220V/380V/440V 60HZ |
| 制熱能力 |
KCAL/H |
17540 |
26610 |
35100 |
53000 |
70200 |
105200 |
| 制冷能力 |
KCAL/H |
14380 |
21990 |
28750 |
43100 |
57500 |
86200 |
| 總消耗功率(KW) |
5.9 |
7.9 |
10.3 |
15.5 |
20.6 |
30.6 |
壓
縮
機 |
型式 |
全密閉式 |
| 數量 |
1 |
1 |
1 |
1 |
2 |
2 |
運轉
電流
(%) |
0-100 |
0~50~100 |
起動
方式 |
直接啟動 |
直接順序啟動 |
| 220V |
運轉
電流(A) |
19 |
25 |
32 |
48 |
64 |
93 |
| 380V |
運轉
電流(A) |
14 |
16 |
20 |
30 |
40 |
57 |
| 440V |
運轉
電流(A) |
9.5 |
13 |
16 |
25 |
33 |
47 |
| 冷媒 |
種類 |
R-22 |
| 冷凍油 |
4GS |
控制
方式 |
感溫式外部均壓膨脹閥 |
| 風扇 |
型式/
出風
方式 |
鋁合金屬軸流式(上吹式) |
馬達
入力
×
數量 |
400W×1 |
600W×1 |
600W×1 |
400W×2 |
600W×2 |
600W×2 |
| 熱水型式 |
殼管式 |
| 熱水流量 |
GPM |
21 |
32 |
41 |
63 |
81 |
121 |
| 熱水側接管 |
B |
1-¼"母內螺牙 |
1-½"母內螺牙 |
2"母內螺牙 |
2-½"母內螺牙 |
| 冰水型式 |
殼管式 |
| 冰水流量 |
GPM |
13 |
20 |
26 |
40 |
52 |
78 |
| 冰水側接管 |
B |
1-¼"母內螺牙 |
1-½"母內螺牙 |
2"母內螺牙 |
2-½"母內螺牙 |
| 外型尺寸 |
寬度 |
MM |
900 |
1250 |
1250 |
1850 |
1850 |
2500 |
| 深度 |
900 |
1000 |
1000 |
1000 |
1100 |
1200 |
| 高度 |
1775 |
1975 |
1925 |
1955 |
1955 |
2005 |
| 保護裝置 |
高低壓開關、冰水溫度自動開關、熱水溫度自動開關、防凍開關、馬達線圈過熱保護器、逆相保護開關、安全閥、延時繼電器、低溫除霜 |
| 機組重量(Kg) |
350 |
500 |
550 |
780 |
900 |
1150 |
|
| 項目\機種 |
ACVW-40S |
ACVW-50S |
ACVW-60S |
ACVW-80D |
ACVW-100D |
ACVW-120D |
| 電源 |
3Ø 220V/380V/440V 60HZ |
| 制熱能力 |
KCAL/H |
143000 |
178500 |
214200 |
283000 |
356700 |
425000 |
| 制冷能力 |
KCAL/H |
116200 |
145200 |
174200 |
230000 |
290000 |
348200 |
| 總消耗功率(KW) |
42.49 |
51.93 |
60.68 |
85.78 |
104.66 |
122.56 |
壓
縮
機 |
型式 |
半密閉螺旋式 |
| 數量 |
1 |
1 |
1 |
2 |
2 |
2 |
運轉
電流(%) |
0~20~50~75-100 |
起動
方式 |
Y-△啟動 |
| 220V |
運轉
電流
(A) |
112 |
140 |
155 |
228 |
284 |
312 |
| 380V |
運轉
電流
(A) |
66 |
82 |
90 |
136 |
168 |
183 |
| 440V |
運轉
電流
(A) |
57 |
71 |
78 |
113 |
142 |
156 |
| 冷媒 |
種類 |
R-22 |
| 冷凍油 |
4GS |
控制
方式 |
感溫式外部均壓膨脹閥 |
| 風扇 |
型式/
出風
方式 |
鋁合金屬軸流式(上吹式) |
馬達
入力
×
數量 |
400W×3 |
600W×3 |
600W×3 |
400W×8 |
600W×8 |
600W×8 |
| 熱水型式 |
殼管式 |
| 熱水流量 |
GPM |
162 |
202 |
242 |
324 |
405 |
485 |
| 熱水側接管 |
B |
3"母內螺牙 |
4"法蘭 |
| 冰水型式 |
殼管式 |
| 冰水流量 |
GPM |
104 |
130 |
156 |
208 |
260 |
312 |
| 冰水側接管 |
B |
3"母內螺牙 |
4"法蘭 |
| 外型尺寸 |
寬度 |
MM |
3200 |
3200 |
3500 |
4000 |
4000 |
4500 |
| 深度 |
1400 |
1400 |
1400 |
2000 |
2000 |
2000 |
| 高度 |
2255 |
2255 |
2255 |
2305 |
2305 |
2305 |
| 保護裝置 |
高低壓開關、冰水溫度自動開關、熱水溫度自動開關、防凍開關、壓縮機吐出過熱開關、油位開關、馬達線圈過熱保護器、逆相保護開關、安全閥、延時繼電器、低溫除霜 |
| 機組重量(Kg) |
2200 |
2400 |
2700 |
3800 |
4500 |
5000 |
- 以上數據條件為冰水入水溫度12℃，出水溫度7℃，熱水入水溫度41℃，出水溫度45℃。
- 本機組亦可運轉在單獨制冷或單獨制熱或同時制冷制熱混合應用，最高熱水溫度可達60℃，適用外氣溫度0℃~45℃。
- 型錄內容若有變更時，恕不另行通知。
|
|
|
|
